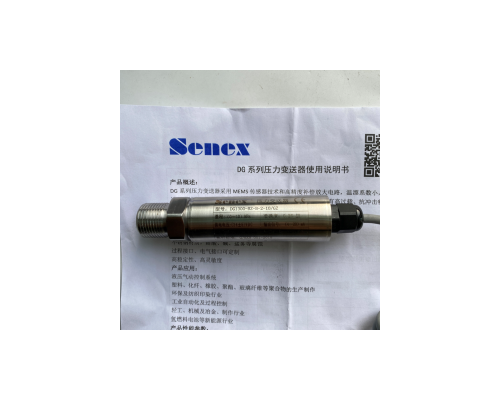

点击图片查看原图DG1300-BZ-A-2-30美国Senex森纳士压力变送器DG1300系列
DG1300-BZ,DG1300-GE,DG1300,森纳士压力变送器
DG1300系列标准型压力变送器选用国际著*公司高精度，高稳定性压力传感器组件，经过高可靠性的放大电路及精密温度补偿，将被测介质的压力转换成4～20mADC、0～5VDC，0～10VDC及1～5VDC等标准电信号，高质量的传感器、精*的封装技术以及完善的装配工艺确保了该产品的优异质量和性能。该产品有多种接口形式和多种引线方式，能够满足客户的需要，适用于各种测量控制设备的配套使用。
DG1300-BZ系列性能特点：
● 采用国际技术
● 小体积、高性价比、高稳定性、高灵敏度
● 0～-0.1MPa至0～250MPa
● 全焊接结构
● 多种量程选择、用户调试方便
● 防雷击、防射频干扰
● 具有零点/满量程可调的选购件
● 压力类型：表压、绝压、真空
● 准确度：1.0级、0.5级、0.25级
● 可选用小型一体化液晶显示及带开关量输出的表头
● 采用激光打标,确保产品之可溯源性
DG1300-BZ产品应用
> 液压及气动控制系统
> 液位测量与控制
> 石化、环保、空气压缩
> 电站运行巡检、机车制动系统
> 热电机组
> 轻工、机械、冶金
> 楼宇自控、恒压供水
> 其它自动控制和检测系统
> 工业过程检测与控制
> 实验室压力校验
DG1300-BZ性能参数
测量介质 与304、316或316L不锈钢兼容的各种液体、气体或蒸汽
测量范围 表压0～0.01MPa至0～250MPa 绝压0～0.1MPa至0～250MPa 真空0～-0.1MPa
过载压力 2倍满量程或300MPa(取较小值)
输出信号 4～20mADC(两线制) 0～10VDC，0～5VDC，l～5VDC(三线制)
供电电压 9～36VDC(两线制)，24±5VDC(三线制)
介质温度 -30～+85℃
环境温度 -20～+85℃
储存温度 -40～+90℃
相对湿度 ≤ 95％(40℃)
上升时间 ≤5毫秒可达90％FS
准 确 度 1.0级，0.5级，0.25级(包括非线性、重复性及迟滞在内的综合误差)
零点调节 输出量程的±8％
量程调节 输出量程的±20％
温度漂移 ≤±0.05％FS／℃(温度范围-20～85℃，包括零点和量程的温度影响)
温度补偿范围 0～70℃
稳 定 性 典型：±0.1％FS／年 Max：±0.2％FS／年
介质接触材料 304、316或316L
外壳材料 304或316不锈钢
安装方式 螺纹安装
压力连接 M20×1.5、M12×l、Gl／4、Gl／2阳螺纹等
电气连接 四芯屏蔽电缆 (防护等级IP65) 航空插头 DIN接头
DG1300常用型号
DG1300-BZ-B-2-0.25/AA,DG1300-GE-A-2-1,DG1300-BZ-A-2-30/GZ
DG1205-GE-A-2-10 /CD25/GZ,DG1300-GY-A-2-1/SZ,DG-1300-GY-A-2-1.6/AA
DG1300-PJ-1-2-25/AA/FG/FZ
DG1300-BZ-A-2-30/GZ森纳士压力变送器
