envea微波固体质量流量测量SolidFlow

恩威雅envea微波固体质量流量测量SolidFlow 2.0

恩威雅envea微波固体质量流量测量SolidFlow 2.0的特性：

传感器前端和管道内表面平齐，没有深入部分， 不会改变

管道内壁的横截面形状，不会对原有流态造成干扰

具有的主动绳流补偿

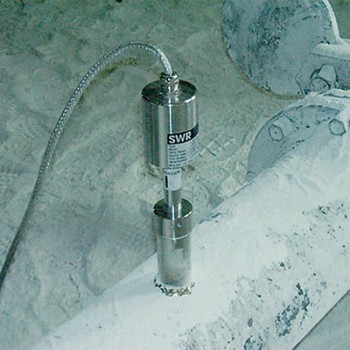

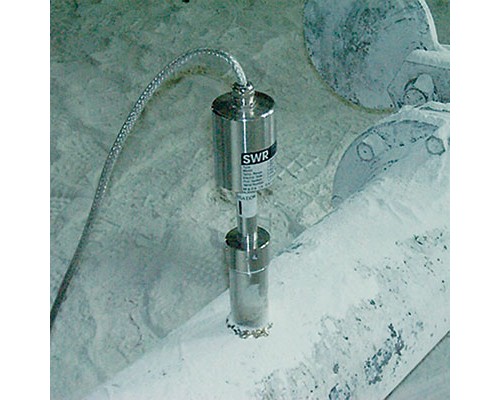

通过焊接底座即可轻松安装

流量测量，流量高达 20 t/h

可用于气动输送物料或机械输送系统后自由落体段的物料

适用于各种粉尘、粉末和颗粒

ATEX认证

恩威雅envea微波固体质量流量测量SolidFlow 2.0的应用：

恩威雅SolidFlow 2.0 是专门为测量金属管道中的固体物料流

量而研制的传感器。

SolidFlow 2.0 用于固体物料流量在线测量:

• 适用于各种粉尘、粉末和颗粒

• 粒径在 1 µm 到 10 mm之间

• 气动输送物料

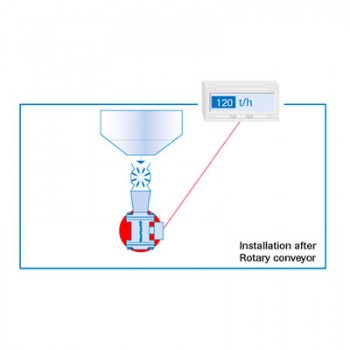

• 或机械输送系统后自由落体段的物料

Envea SolidFlow 2.0 采用耐磨损设计，安装和使用非常方便。

Envea SolidFlow 2.0 采用新一代的微波固体流量测量技术。

基于ENVEA Process多年经验， 是已经成功开发出

的第二代微波固体流量计。

SolidFlow 2.0避免了当前市场上常用测量方式的缺陷，

提高了设备的性。

恩威雅envea微波固体质量流量测量SolidFlow 2.0的工作原理

恩威雅SolidFlow 2.0 传感器基于新的微波技术，专门适用于金属管道内固体流量的测量。通过传感器和管道之间电磁场的耦合，产生一个测量场， 测量场的微波能量被固体颗粒反射回来被传感器接收到，信号的频率和幅值进行进一步的处理。

传感器的功能就像一个粒子计数器，记录单位时间内流经的物料颗粒数，由于只采用特定的频谱段信号参与计算，测量区域堆积的物料是不参与计算的。

Envea SolidFlow 2.0的典型优势在于主动的层流补偿，它能够补偿层流状态测量所产生的偏差，这种技术尤其是在气力输送过程中加具有优势。

基于新的信号处理技术，测量信号被转换成频域信号去获取物料输送状态的特征频谱。传感器的标定只需要在安装通过输入参考的流量数值再一键设置就可以完成。

图示显示了相同输送流量不同输送状态下的两种流态的特征频谱。即便是在多种不同的流动输送状态下，软件的算法也能够确保测量结果的准确性。

恩威雅envea微波固体质量流量测量SolidFlow 2.0的技术参数

传感器

外壳 不锈钢 1.4571

防护等级 IP65, DustEx zone 20 或

GasEx zone 1 (可选)

工作温度

传感器前端: -20 … + 80 °C

可选:-20 … +220 °C

电子元件: 0 … + 60 °C

工作压力 1 bar, 可选 10 bar

工作频率 K-波段 24.125 GHz, ± 100 MHz

发射功率 5 mW

重量 1.3 kg

尺寸 Ø 60, Ø 20, L 271 mm

度 ± 2 ... 5 % 在标定范围内

处理器 (DIN 卡轨)

电源 24 V DC ±10 %

功耗 20 W / 24 VA

防护等级 IP40 to EN 60 529

环境工作温度

-10 … +45 °C

尺寸 23 x 90 x 118 mm (W x H x D)

重量 约 172 g

DIN卡轨紧固件 DIN 60715 TH35

电缆尺寸 0.2-2.5 mm² [AWG 24-14]

电流输出 1 x 4 … 20 mA (0 … 20 mA),

load < 500 Ω (Active)

通讯接口 ModBus RTU (RS 485) / USB

脉冲输出 开环集电极- 30 V, 20 mA

继电器输出

额定负载:250 V AC

峰值电流:6 A

额定负载 230 V AC: 250 VA

DC1开关电流:

3/110/220 V: 3/0.35/0.2 A

min开关负载:

500 mW (10 V / 5 mA)

数据备份 闪存

处理器 (液晶显示)

电源 110 / 230 V AC 50 Hz (可选 24 V DC)

功耗 20 W / 24 VA

防护等级 IP65 to EN 60 52910.91

环境工作温度

-10 … +45 °C

尺寸 258 x 237 x 174 mm (W x H x D)

重量 约 2.5 kg

通讯接口 RS 485 (ModBus RTU) / USB

电缆连接器 3 x M20 (4.5 - 13 mm Ø)

电缆尺寸 0.2 - 2.5 mm² [AWG 24-14]

电流输出 3 x 4 … 20 mA (0 … 20 mA),

load < 500 Ω (Active)

脉冲输出 开环集电极 - 30 V, 20 mA

继电器输出

额定负载:250 V AC

峰值电流:6 A

额定负载230 V AC: 250 VA

DC1开关电流:

3/110/220 V: 3/0.35/0.2 A

min开关负载:

500 mW (10 V / 5 mA)

数据备份 闪存
